Hinweise und Bildbeispiele zur „Richtlinie zum Schutz von Bäumen und Vegetationsbeständen bei Baumaßnahmen“

4. Schadensminimierung bei Bäumen

4.1 Bodenauftrag

4.2 Bodenabtrag

4.3 Bodenverdichtungen

4.4 Vernässung und Überstauung

4.5 Schichten- und Grundwasser

4.6 Freistellen von Bäumen

4.7 Weitere Schäden an Bäumen

4.8 Verpflanzen von Bäumen

4.1 Bodenauftrag mit 4.1.1 Ursachen und Wirkung / 4.1.2 Maßnahmen sowie Verweis auf die DIN 18915.

Im Wurzelbereich dürfen keine Böden oder andere Stoffe aufgetragen werden. Ist dies in Ausnahmefällen nicht zu vermeiden, müssen bei der Auftragsdicke und dem Einbauverfahren folgende Punkte berücksichtigt werden:

– die artspezifische Verträglichkeit

– das Alter

– Vitalität

– die Ausbildung des Wurzelsystems

– die Bodenverhältnisse

– die Art der aufzutragenden Stoffe

Beim Bodenauftrag ist ein Mindestabstand von 2,5 m vom Stamm freizuhalten!

Vor dem Auftrag sind von der Bodenoberfläche Vegetation, Laub und sonstige organische Stoffe unter Schonung des Wurzelwerks in Handarbeit oder durch Absaugen zu entfernen. Im Wurzelbereich dürfen nur grobkörnige, luft- und wasserdurchlässige Stoffe aufgetragen werden. Beim Bodenauftrag darf der ungeschützte Wurzelbereich nicht befahren werden.

Bodenauftrag für vegetationstechnische Zwecke: DIN 18915 mit dem Hinweis der Vermeidung von Verdichtungen beachten.

Bodenauftrag für bautechnische Zwecke: überbaubare Baumsubstrate im Wurzelbereich verwenden. Weiter Hinweise finden sich in der FLL–Richtlinie ‚Empfehlungen für Baumpflanzungen, Teil 1. und 2 sowie im Merkblatt über die Erhaltung von Verkehrsflächen mit Baumbestand‘

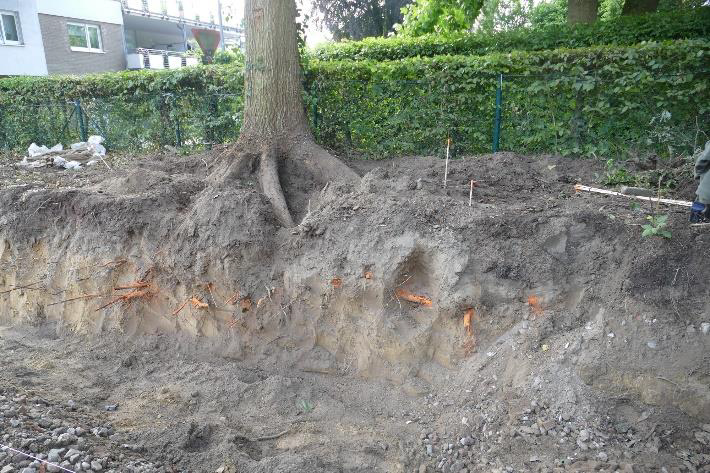

4.2 Bodenabtrag mit 4.2.1 Ursachen und Wirkung / 4.2.2 Maßnahmen / 4.2.2.1 Leitungsbauverfahren in offener Bauweise / 4.2.2.2 Wurzelvorhang / 4.2.2.3 Wurzelbrücken und Punktfundamente.

4.2.2. Ist ein Bodenabtrag im Wurzelbereich zwingend erforderlich, so sind die fachlichen Vorgaben der DIN 18920 zu berücksichtigen (z.B. Absaugen, Handarbeit, Wurzelerhalt, …).

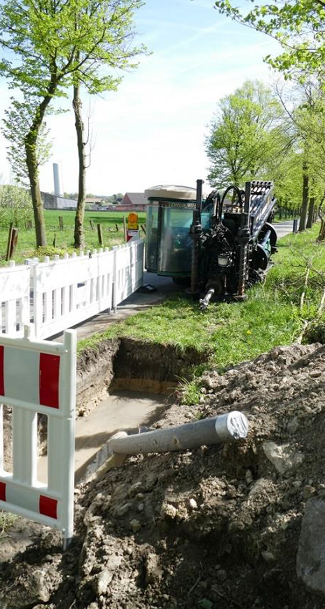

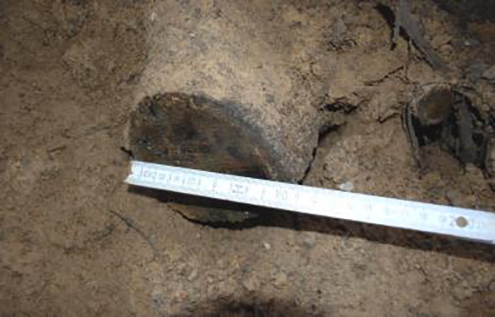

Zu 4.2.2.1 Leitungsbauverfahren: Leitungsgräben in offener Bauweise sind unter Schonung des Wurzelwerkes z.B. durch Absaugen oder in Handarbeit herzustellen. In Leitungsgräben dürfen Wurzeln von mehr als 2 cm Durchmesser nicht abgeschnitten werden. Leitungen können unter den Wurzeln hindurchgeschoben werden. Die freigelegten Wurzeln sind gegen Austrocknung und Frost zu schützen. Die Behandlung der Wurzeln erfolgt gemäß den Vorgaben der ZTV – Baumpflege, aktuelle Fassung.

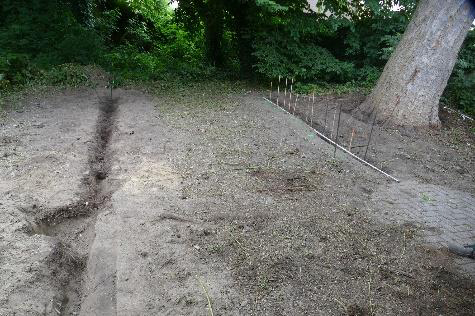

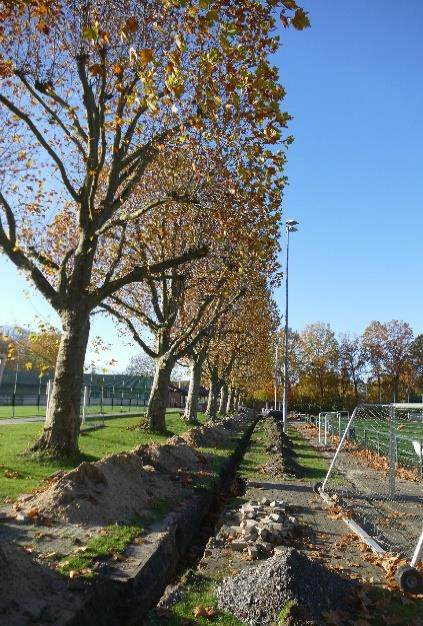

4.2 Bodenabtrag mit 4.2.2.2 Wurzelvorhang (mit Verweis auf STLK-StB, Leistungsbereich LB 107 sowie FLL Richtlinie für Baumpflanzungen, Teil 2., Verweis auf günstige Herstellung im Frühjahr oder Herbst).

Ein Wurzelvorhang kommt nur zur Anwendung, wenn alle anderen Maßnahmen zur Schadensregulierung geprüft und als nicht umsetzbar beurteilt wurden. Die Vorgaben der DIN 18920 sind zu beachten. Hierbei ist ein Mindestabstand von 2,50 m vom Stamm einzuhalten.

Der Wurzelvorhang sollte möglichst frühzeitig, mindestens eine Vegetationsperiode vor Baubeginn, hergestellt werden. Die günstigsten Zeiträume sind, entsprechend den Pflanzzeiten, im Frühjahr und Herbst.

Im Ausnahmefall muss der Wurzelvorhang im Zuge der Baumaßnahme hergestellt werden.

Der Graben des Wurzelvorhangs wird bis ca. 0,4 m unter der Oberfläche mit humusarmen Unterboden oder einem geeigneten Substrat verfüllt. Für die oberen 0,4 m wird der ausgehobene Oberboden und/oder aufgewerteter Unterboden oder ein geeignetes Substrat ohne Verdichtung eingefüllt. Der Wurzelvorhang ist nach der Herstellung mindestens in den ersten beiden Jahren feucht zu halten.

4.2 Bodenabtrag mit 4.2.2.3 Wurzelbrücken und Punktfundamente.

Im Wurzelbereich dürfen Gründungen für Bauwerke nicht vorgenommen werden. Ist dies in begründeten Ausnahmefällen nicht zu vermeiden, sind die Fundamente so weit wie möglich vom Stamm und unter Schonung des Wurzelwerks zu errichten. Hierbei sind Punktfundamente gegenüber Streifenfundamenten vorzuziehen. Sie müssen so angeordnet werden, dass Wurzeln mit wichtigen statischen Funktionen erhalten bleiben. Hierzu sind bereits in der Planungsphase Suchschachtungen durchzuführen.

4.3 Bodenverdichtungen mit 4.3.1 Ursachen und Wirkung / 4.3.2 Maßnahmen (mit Verweis auf druckmindernde Platten und/oder Tragschicht aus grober Körnung 8/45 in mind. 0,2 m Stärke; Bodenlockerung ggf. mit Tiefenbelüftung u.a. aus Bohrungen bis zur Oberfläche mit Verfüllung aus stabilen, hohlraumreichen Körnungen).

Bodenverdichtungen im Bereich von Wurzeln sind grundsätzlich zu vermeiden. Die Vermeidung kann nur durch Schutzmaßnahmen erreicht werden. Lässt sich in begründeten Ausnahmefällen das Befahren oder eine sonstige befristete Belastung der Wurzelbereiche nicht vermeiden, ist eine Schadensminimierung vorzusehen. Vorgaben der DIN 18915 zwingend beachten!

Schadensminimierung: Bodendruck mindernde Platten/Matten. Diese sind auf einer Tragschicht aus grober Gesteinskörnung z.B. 8/45 in einer Mindeststärke von 0,2 m auf einer Unterlage aus Geotextil aufzubringen.

Bei tiefgründigen Verdichtungen sind Bohrungen durchzuführen, um eine Wasserableitung in sickerfähige Schichten zu ermöglichen. Die Bohrlöcher sind bis zur Oberfläche mit strukturstabilen, hohlraumreichen Gesteinskörnungen zu verfüllen. Die Erkundung der Lage der Wurzeln kann z.B. durch Handschachtung oder durch Erdstoffsauger erfolgen.

4.4 Vernässung und Überstauung mit 4.4.1 Ursachen und Wirkungen / 4.4.2 Maßnahmen

4.4.1 Ursachen und Wirkungen: Durch baubedingte Wasserableitungen kann es im Baustellenbereich zu Vernässung und Überstauung kommen. Diese führen zum Absterben der Wurzeln.

 4.4.2 Maßnahmen: Wasserableitungen in die Wurzelbereiche sind zu vermeiden. Die Ableitung des Wassers ist so zu führen, dass ein Aufstau von Wasser und eine Verschlämmung von Boden mit der Folge von Staunässe vermieden werden. Anfallendes Wasser ist in Vorfluter, Kanalisation oder Rückhalte- bzw. Absetzbecken einzuleiten.

4.5 Schichten- und Grundwasser mit 4.5.1 Ursachen und Wirkung / 4.5.2 Maßnahmen.

4.5.1 Ursachen und Wirkung: Bei geringer, jedoch dauernder Absenkung des Grundwassers werden die meisten Baumarten zunächst zopftrocken. Bei größeren Absenkungen können die Bäume innerhalb weniger Jahre gänzlich absterben. Die Schäden treten häufig schon bei einer Absenkung um 0,5 m auf. Vorübergehende Absenkungen, die in der Vegetationsperiode länger als einen Monat andauern, können ebenfalls zur Zopftrockenheit führen. Das vertretbare Maß der Absenkung ist für die einzelnen Baumarten verschieden. Es ist u.a. abhängig -vom Alter des Baumes (je älter er ist, umso eher ist mit einem Verlust zu rechnen) -von der Bodenart! Die äußeren Schadbilder des Grundwasseranstiegs gleichen den Schäden der -absenkung!

4.5 Schichten- und Grundwasser mit 4.5.1 Ursachen und Wirkung / 4.5.2 Maßnahmen.

4.5.2 Maßnahme: Die einzig wirksame Maßnahme bei Grundwasserabsenkung ist die temporäre Bewässerung sämtlicher davon betroffenen Bäume über die gesamte Dauer der Bauwasserhaltung bis zum Eintreten des ursprünglichen Zustandes. Kenntnisse über die Ausdehnung der Grundwasserbeeinträchtigung sind dazu erforderlich. Der im Absenktrichter vorhandene Baumbestand ist mit Beginn der Absenkung sofort zu bewässern. Dies hat im gesamten unversiegelten Wurzelbereich zu erfolgen. Die Berechnung des Wasserbedarfs orientiert sich an Baumart, Standort und Klimaverhältnissen.

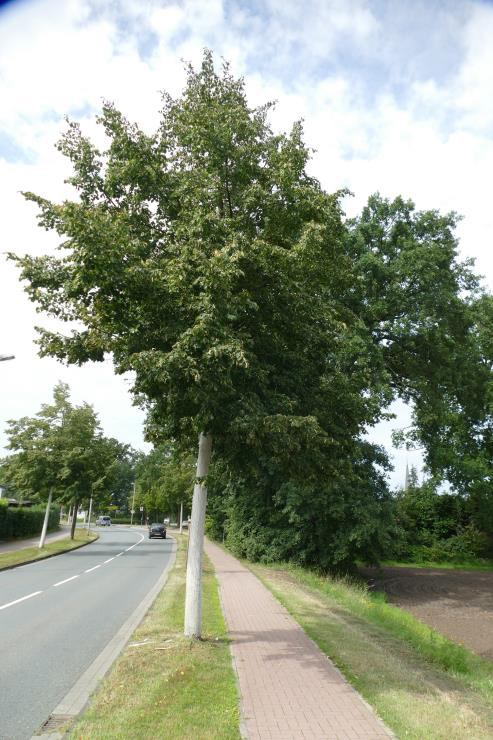

4.6 Freistellung von Bäumen mit 4.6.1 Ursachen und Wirkungen / 4.6.2 Maßnahmen (mit Verweis auf vorbereitenden Sonnenschutz und zeitigen Bestandsumbau).

4.7 Weitere Schäden an Bäumen mit 4.7.1 Ursachen und Wirkungen

• Beschädigungen an der Krone, am Stamm und an den Wurzeln durch Baumaschinen und anderer Fahrzeuge sowie sonstige mechanische Einwirkungen.
•  Verunreinigungen des Wurzelbereiches, z.B. durch Treibstoffe, Öl, Zement, Salze, Säuren und Farben.
•  Befestigungen von z.B. Drähten, Kabelbindern und Ketten sowie das Einschlagen von z.B. Nägeln und Krampen.
•  Ziehen von Stubben mit der Folge von Wurzel- und Stammschäden an verbleibenden Bäumen.
•  Errichten von Fahrzeug – Rückhaltesystemen im Wurzelbereich ohne Berücksichtigung der Lage von Starkwurzeln.

Die Schäden können auch häufig erst nach einigen Jahren sichtbar werden.

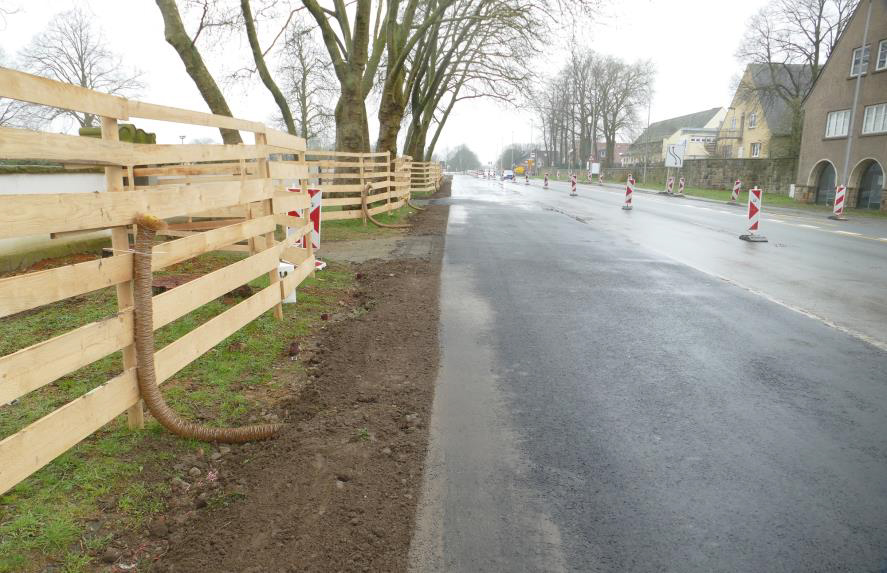

Maßnahmen: Schutzzäune sowie bei Bedarf Stammschutz herstellen. Verunreinigte Böden wurzelschonend absaugen und durch geeignete Böden ersetzen. Evtl. darüberhinausgehende Maßnahmen gemäß ZTV-Baumpflege umsetzen.

4.8 Verpflanzen von Bäumen

Das Verpflanzen von Bestandsbäumen ist nur in Einzelfällen sinnvoll. Je größer bzw. älter der Baum ist, desto risikoreicher ist die Maßnahme…. Die Verpflanzung ist im Rahmen der Bauvorbereitung bzw. im Bauzeitenplan zu berücksichtigen. Gegebenenfalls sind mehrjährige Vorbereitungen erforderlich (…siehe u.a. ZTV-Großbaumverpflanzungen). Beim Einsatz von schwerem Baugerät ist Bodenverdichtung im Wurzelbereich zu vermeiden bzw. sind schadensminimierende Maßnahmen zu beachten (siehe Abschnitt 4.3.2.).

Von der Auswahl der richtigen Zeitpunkte und der angewendeten Technik hängt der Erfolg einer Verpflanzung wesentlich ab.

5. Schadensminimierung bei Vegetationsbeständen

5.1 Bodenauftrag und Bodenabtrag (orientiert sich an den fachlichen Vorgaben zum Baumschutz)
5.2 Zwischenlager für Boden und anderes anfallendes Material
5.3 Schichten und Grundwasser
5.4 Verpflanzen von Vegetationsbeständen

6. Rückbau von Schutzeinrichtungen mit dem Verweis auf den schonenden Baum- und Gehölzschutz bis zur Beendigung der Baumaßnahme.

Der beste Schutz ist die rechtzeitige Planung:

• Prüfung der Erhaltenswürdigkeit (Bestandsprognose).
• Benennen eines/einer Baum-Baustellenverantwortlichen.
• Suchgräben zur Bestimmung des Wurzelraumes festlegen.
• Trassenführung und/oder Bauwerk planen.
• Traufbereiche in der Plangrundlage als Schutzzone ausweisen.
• Baum-, Boden- und Artenschutzmaßnahmen benennen und festlegen (also eindeutig formuliert als Leistungspositionen ausschreiben).
• Baum-, Boden- und Artenschutzmaßnahmen bei Bedarf schon vor Beginn der Baumaßnahme einleiten und umsetzen.
• Wurzelvorhang mit einer Vegetationsperiode Vorlauf umsetzen.
• Bei Großbaumverpflanzung mit zeitlichem Vorsprung mit der Wurzelbehandlung beginnen.
• Gute Fotodokumentation des aktuellen Zustandes von Baum & Wurzelraum

1. Voruntersuchungen/Bestandsprognose
